Установка и монтаж грилей

Сборка и монтаж гриля


Сборка вытяжки на гриле


1. Обеспечить достаточный доступ воздуха. Например, под грилем открыть воздухозаборные отверстия.

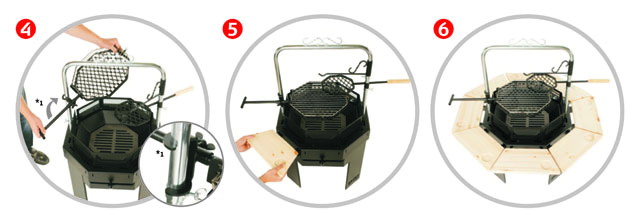

2. Прикрепить кронштейны к деревянным столешницам и установить их на место.

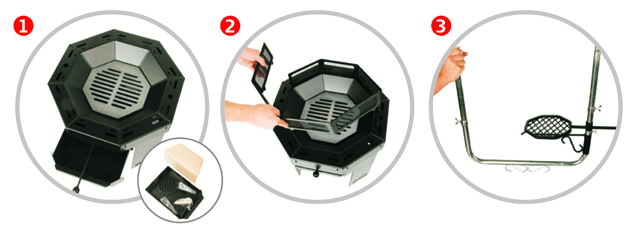

3. Вставить трубки в гриль. Под устанавливаемыми на трубках решетками и т.п. поместить контровочное кольцо с гайкой-барашком. Решетку-гриль установить с левой стороны, если смотреть спереди, а остальные решетки – с правой стороны.

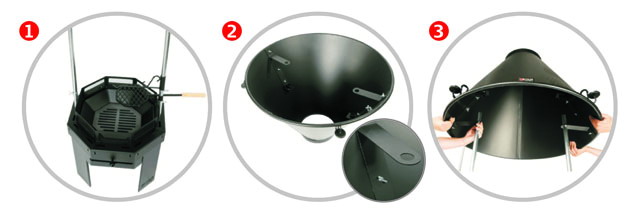

4. Перевернуть купол вытяжки низом вверх и прикрепить кронштейны винтами-барашками.

5. Поднять купол вытяжки на свое место.

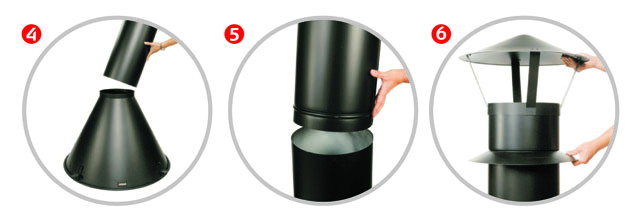

6. С купола вытяжки детали дымохода выходят в следующем порядке:

  1. прямой отсек поместить на воротник купола вытяжки
  2. отсек со складкой ввести в предыдущий отсек (складкой вниз)

7. Детали, устанавливаемые сверху:

  1. удлинительный отсек с воротником вставить в предыдущий отсек
  2. установить дождезащитный колпак (длинный винт-барашек)
